Fabricação de alumínio duto folha

dutos de folha de alumínio deverá ser feita de chapa de alumínio puro ou placa de liga de alumínio à prova de ferrugem

1. Espessura da placa de alumínio

A espessura da folha utilizada para a conduta de alumínio é mostrado sob a forma seguinte:

Formar 1. A espessura da conduta de alumínio

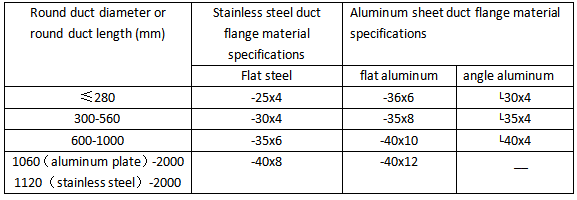

2. Forma de aço inoxidável, chapa de alumínio duto flange especificações de materiais

2. As medidas para proteger a película de óxido na superfície de alumínio

Durante a produção da conduta de chapa de alumínio, porque são adoptadas as medidas para proteger a superfície da placa de alumínio. Por exemplo, a folha de borracha é colocado sobre a plataforma da traçagem e de descarga, e a linha duranão é usado para a traçagem. A tentativa mordida mecanicamente formada, ou morder pelo manual, através de válvula de madeira e madeira martelo.

3. conexão de placa

A ligação da conduta de chapa de alumínio não é adequado para o tipo de inserção e a ligação de flange. Alumínio flanges de placa de condutas pode ser feita de alumínio ou de alumínio plana ângulo, todas as especificações de alumínio flange. Quando a flange estáfeita de aço carbono, que deve ser tratada de acordo com os requisitos de projecto (geralmente galvanizadas ou pulverizadas com isolante tinta sobre a superfície da flange), e rebitagem deve ser rebite uso de alumínio

4 .. local de processamento

A fim de impedir que a areia e outros detritos causar sérios danos à superfície da placa de alumínio, o piso processada deve pré-estabelecer uma folha de borracha. Vários sucatas metálicas, cabeças de eléctrodos e assim por diante deve ser claro, em qualquer momento. Tudomáquinas de processamento utilizado deve ser limpo, tal como a limalha de ferro e óxido de escala aderiram ao veio de rolo da máquina de enrolamento.

5. alumínio soldagem de chapas duto

1) Antes da soldadura da conduta de chapa de alumínio, o ponto de soldadura deve ser desengordurada e a película de óxido removido. Pode usar-se uma escova de arame de aço inoxidável. Soldadura deve ser levada a cabo dentro de 2 a 3 horas após a limpeza. Desengorduramento também deveser levada a cabo após remoção. Desengorduramento é limpo com agentes de limpeza, tais como gasolina de aviação, álcool industrial, tetracloreto de carbono, e as aparas de madeira.

2) No processo da contraparte, a solda deve ser feita a uma distância mínima para evitar o fenômeno da formação de bolhas durante a soldagem.

3) Quando a espessura da placa de alumínio é inferior ou igual a 1,5 mm, pode ser adoptado o encaixe; quando a espessura superior a 1,5 mm, ele pode utilizar o gás árgon ou arco de soldadura.
