O princípio básico e o tipo de dobra de chapa metálica

Dobragem de chapa metálica é o processo para alterar a folha de material ou o ângulo da placa.Como dobrar a folha para tipo V ou tipo U.

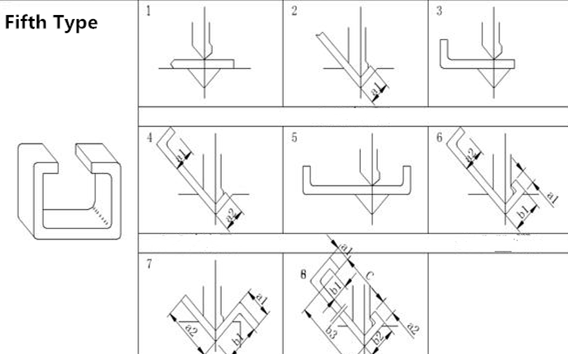

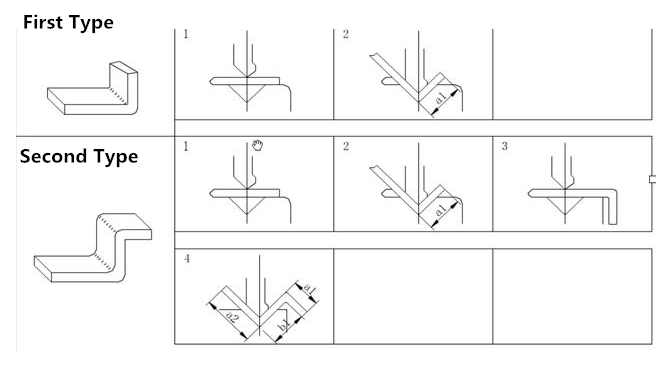

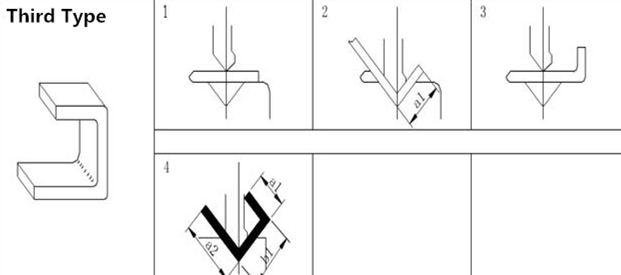

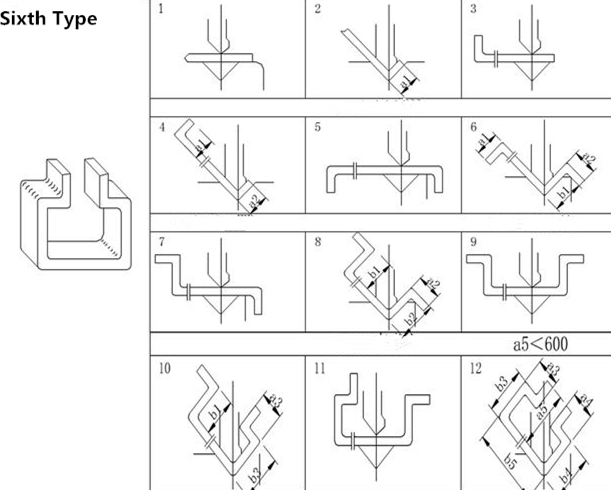

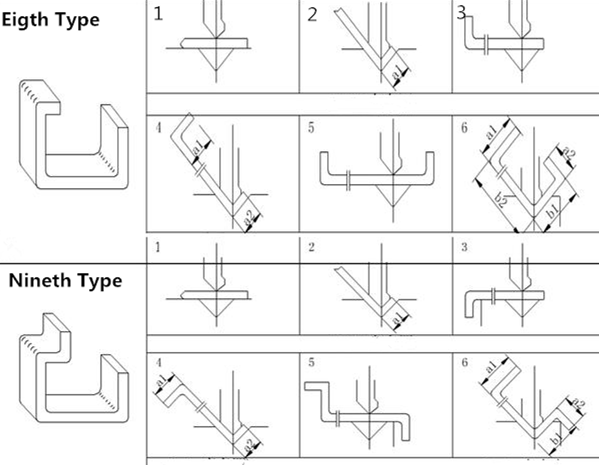

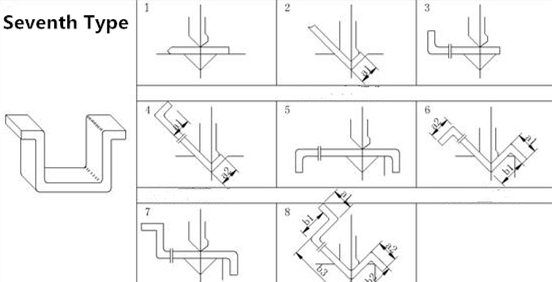

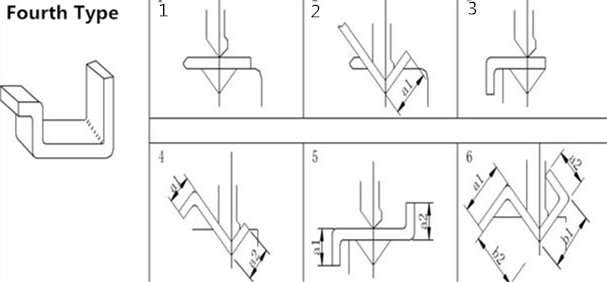

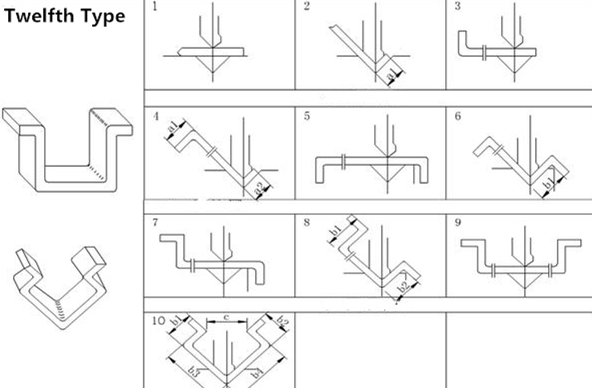

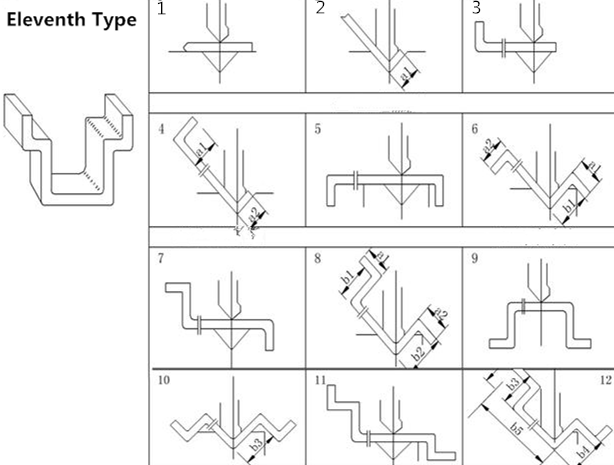

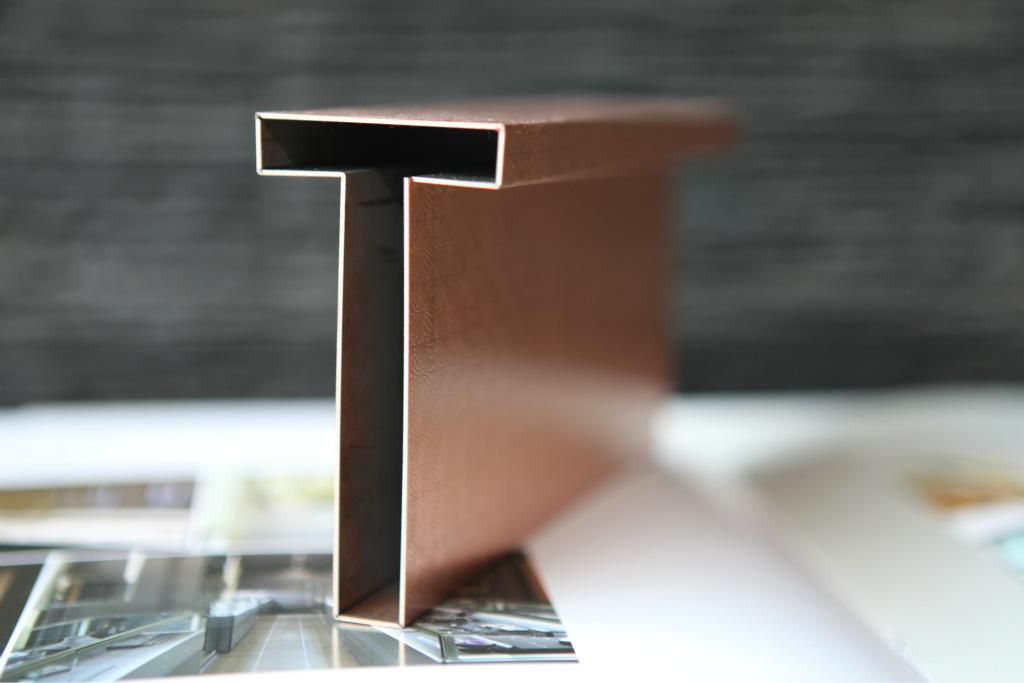

Abaixo estão vários tipos diferentes de flexão.

Tomando como exemplo a deformação por flexão de uma chapa em forma de V, o processo é o seguinte

1. O punção entra em contato com o material da folha, e o momento fletor é gerado devido aos diferentes pontos de força de contato do molde convexo e côncavo, e a deformação elástica ocorre sob o momento fletor, e o flexão é gerada.

2. À medida que o punção continua a funcionar, a peça bruta e a matriz gradualmente entram em açãoo contato, de modo que o raio de curvatura e o braço de curvatura sejam reduzidos, e o ponto de contato entre a peça bruta e a matriz se mova do ombro da matriz para o duas faces inclinadas da matriz (começa a deformação plástica)

3. À medida que o punção continua a descer, as extremidades da peça bruta entram em contato com o chanfro convexo e começam a dobrar (fase de retorno da dobra)

4. Durante a fase de achatamento, à medida que o espaço entre o punção e a matriz diminui, a folha é achatada entre o punção e a matriz

5. Na fase de calibração, quando o curso termina, a chapa metálica é calibrada, de modo que a borda em ângulo reto e o punção sejam todos encaixados para formar o formato desejado.
