A diferença entre prensa dobradeira com barra de torção e prensa dobradeira eletro-hidráulica

Os princípios de design dos dois modelos são diferentes, resultando em estruturas diferentes para garantir a sincronização em ambos os lados do controle deslizante de dobra. A máquina dobradeira de barra de torção usa barra de torção para ligar as hastes de giro esquerda e direita para formar a barra de torção, forçando o mecanismo de sincronização para mova para cima e para baixo os cilindros de óleo em ambos os lados.Portanto, a máquina dobradeira de barra de torção é um modo de sincronização mecânica forçada, e o paralelismo dos blocos deslizantes não pode ser verificado e ajustado automaticamente. A prensa dobradeira eletro-hidráulica consiste em instalar uma régua de grade no controle deslizante ou na cama, e o controle numérico o sistema pode analisar a sincronização em ambos os lados do controle deslizante por meio das informações realimentadas pela régua de grade a qualquer momento. Se houver um erro, o sistema de controle numérico se ajustará através da servoválvula hidráulica proporcional para sincronizar o curso em ambos os lados do o controle deslizante.Sistema de controle numérico, conjunto de válvula de controle hidráulico e régua de grade formam o controle de circuito fechado de feedback da prensa dobradeira eletro-hidráulica.

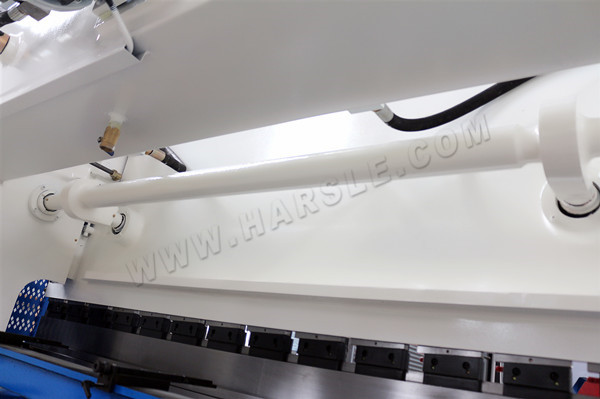

barra de torção para máquina dobradeira de barra de torção

Régua de grade para prensa dobradeira eletro-hidráulica

O paralelismo da corrediça determina o ângulo da peça de trabalho.A dobradeira de eixo de torção mantém o slide sincronizado mecanicamente sem feedback de erro em tempo real.A própria máquina não pode fazer o ajuste automático, resultando em baixa precisão de usinagem. Além disso, sua capacidade de polarização é baixa, porque a máquina dobradeira de barra de torção força o mecanismo de sincronização a se mover para cima e para baixo nos cilindros de óleo em ambos os lados através da torção. barra, o que causará deformação da barra de torção se ela for polarizada por um longo tempo. A prensa dobradeira eletro-hidráulica controla a sincronização do bloco deslizante através do grupo de válvulas hidráulicas proporcionais, e a escala da grade fornece feedback de erro em tempo real.Se ocorrer erro de feedback da escala da grade, o sistema se ajusta através da válvula proporcional para manter a sincronização do bloco deslizante e melhorar a precisão da usinagem.

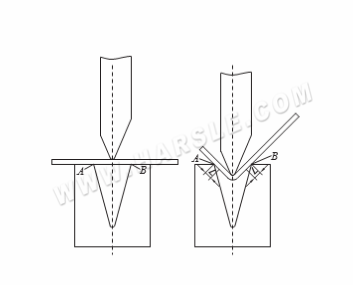

Processo de dobra

Existem três pontos no trabalho da máquina que determinam sua velocidade de operação: (1) velocidade do controle deslizante, (2) velocidade de bloqueio traseiro e (3) passo de dobra. A máquina de dobra torcional usa cilindro de óleo 6: 1 ou 8: 1, que é lento, enquanto a máquina de dobra síncrona hidráulica usa cilindro de óleo 13: 1 ou 15: 1, que é rápido. Portanto, a velocidade de descida rápida e a velocidade de retorno da prensa dobradeira eletro-hidráulica são muito maiores do que as da barra de torção máquina de dobra.Quando o controle deslizante da máquina de dobra de eixo de torção desce, embora a velocidade tenha a função de desacelerar e desacelerar, a velocidade de desaceleração e retorno rápido é de apenas 80 mm / s, e a conversão de velocidade não é suave. A velocidade de funcionamento do batente traseiro é de apenas 100 mm/s. Quando o bloco deslizante da prensa dobradeira eletro-hidráulica desce, a velocidade tem as funções de descida rápida e descida lenta, as velocidades de descida rápida e retorno podem atingir 200 mm/s , e a conversão de velocidade é suave, melhorando muito a eficiência da produção. Ao mesmo tempo, a velocidade de funcionamento da rolha traseira atinge 400 mm/s. máquina dobradeira de barras, e a figura à direita mostra o cilindro de óleo da dobradeira eletro-hidráulica)

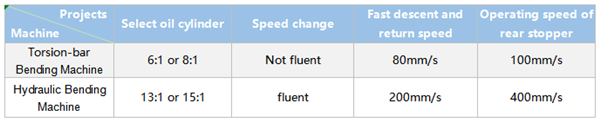

Comparação de velocidade operacional

Devido ao seu próprio design, a calandra de barra de torção não pode dobrar sob carga excêntrica.Se dobrar sob carga excêntrica por um longo período, a barra de torção se deformará. A dobradeira de controle numérico síncrono hidráulico não apresenta esses problemas.Os eixos Y1 e Y2 nos lados esquerdo e direito operam de forma independente, para que possam dobrar sob carga excêntrica.

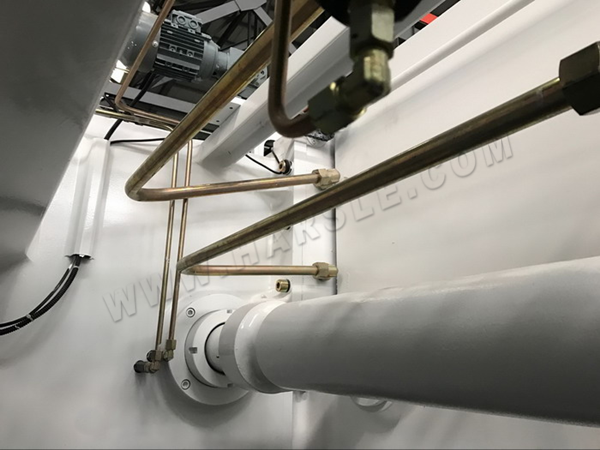

barra de torção da máquina dobradeira de barra de torção

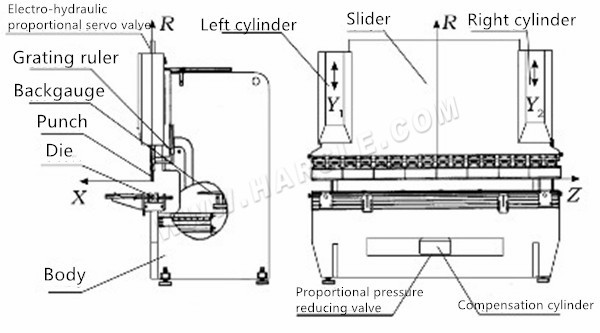

Diagrama esquemático da prensa dobradeira eletro-hidráulica

A maioria das máquinas dobradeiras de eixo de torção não são equipadas com sistema de controle numérico, muito menos compensação do eixo V, portanto, ao processar de acordo com os desenhos, apenas a experiência de trabalhadores antigos pode ser confiável para definir e fazer a dobra experimental primeiro. Se não atender aos padrões e continuar tentando, esse processo não só produz resíduos, mas também tem uma pequena faixa de seleção e um alto salário na contratação de operadores.Claro, se necessário, você também pode optar por adicionar um sistema de remuneração manual. A prensa dobradeira eletro-hidráulica é controlada por um sistema de controle numérico profissional, possui compensação do eixo V, é simples de operar e exige pouca experiência dos trabalhadores.Não precisa de lofting, apenas precisa corrigir o tamanho do passo de entrada do desenho e dobrar diretamente.

Sistema de compensação manual (canto superior direito) e compensação elétrica do eixo (canto inferior esquerdo)

Quanto maior o número de eixos de controle, pior será o efeito.Geralmente, apenas os eixos X e Y são controlados. A prensa dobradeira eletro-hidráulica não é controlada pela faixa do número de eixos, pelo menos 3 + 1 eixo, ou seja, a programação automática pode atender a requisitos elevados, como 4 + 1 eixo, eixo 5 + 1, eixo 6 + 1, eixo 7 + 1, eixo 8 + 1, etc. Processamento de ligação de vários eixos, depois que a peça de trabalho é fixada em uma máquina de dobra pela primeira vez, troca automática de ferramenta, fuso giratório cabeça, bancada rotativa e outras operações podem ser realizadas para completar o processamento de compostos multiprocessos e multi-superfícies, que não apenas tem alta suavidade, mas também melhora muito a eficiência.

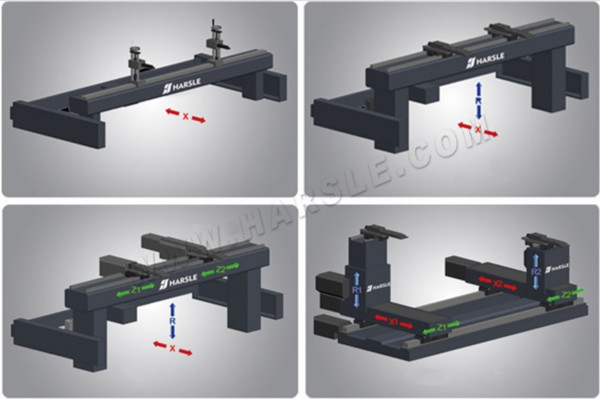

Seleção de múltiplos eixos comumente usada em dobradeiras eletro-hidráulicas

A máquina dobradeira de eixo torcional pode ser equipada com algumas configurações melhores baseadas na máquina original, como braçadeiras rápidas comuns, compensação manual, dedos de parada de elevação, parafuso esférico e parada traseira do trilho guia linear, resfriador de óleo, proteção de cortina de luz, etc. , a prensa dobradeira eletro-hidráulica pode ser equipada não apenas com a configuração básica mencionada acima, mas também com uma variedade de acessórios avançados. Por exemplo, uma braçadeira rápida tipo TYOKKO melhor ou uma braçadeira rápida tipo AMADA é fornecida com base em uma braçadeira rápida comum braçadeiras.O dedo da engrenagem de elevação não só pode ser selecionado manualmente, mas também um dedo da engrenagem Z elétrico que funciona no trilho guia através de um motor CA pode ser selecionado.A proteção da cortina de luz também pode ser substituída por uma proteção a laser mais sensível e segura.Além disso , um sistema de controle de servobomba com muitas vantagens, como economia de energia, baixo ruído, velocidade de estampagem rápida, maior precisão e menor consumo de óleo pode ser configurado. Manipuladores que podem melhorar significativamente a eficiência da produção; detector.

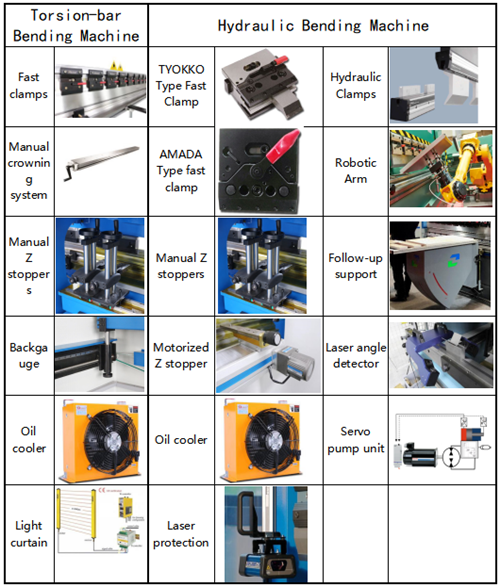

Seleção comum de máquina dobradeira de eixo torcional (esquerda) e prensa dobradeira eletro-eletro-hidráulica (direita)

A principal diferença entre a prensa dobradeira eletro-hidráulica e a dobradeira de barra de torção reside na existência de circuito fechado de feedback e se há compensação pela prensa dobradeira eletro-hidráulica.O dobrador de eixo de torção ajusta mecanicamente o curso do cilindro de óleo, enquanto o dobrador hidráulico controla o curso por pressão hidráulica. A máquina de dobra de torção é controlada pelo eixo de equilíbrio, enquanto a prensa dobradeira eletro-hidráulica é sincronizada por válvulas servoproporcionais em ambos os lados. A prensa dobradeira eletro-hidráulica refere-se a uma combinação de vantagens elétricas e hidráulicas.Ele tem as vantagens de alta precisão de controle, velocidade de resposta rápida, grande potência de saída, processamento de sinal flexível e fácil realização de feedback de vários parâmetros. A eficiência de trabalho de uma prensa dobradeira eletro-hidráulica pode ser igual à de duas a três torções- máquinas para dobrar barras.

Resumindo, a dobradeira é selecionada de acordo com os requisitos reais de processamento.A máquina de dobra servo síncrona hidráulica tem alta precisão, feedback de erro em tempo real e forte capacidade de carga anti-deflexão do controle deslizante de dobra. A máquina de dobra síncrona de eixo de torção tem baixa precisão, nenhum feedback de erro e baixa capacidade de carga anti-deflexão de dobra bloco de deslocamento.A dobradeira servo hidráulica é mais complexa e mais cara do que a dobradeira síncrona de eixo de torção. De acordo com a introdução acima, você pode escolher a dobradeira apropriada a partir dos seguintes aspectos específicos.

1. Requisitos de precisão para processamento de peças de trabalho (desvio de precisão da dobradeira de eixo de torção).

2. Tempo de trabalho diário da máquina (prensa dobradeira eletro-hidráulica tem alta eficiência, o que pode encurtar as horas de trabalho e reduzir o custo de mão de obra).

3. Se o operador da máquina é um funcionário antigo (a máquina dobradeira de eixo torcido só pode ser depurada através da experiência, e não é fácil para o novato operar, enquanto a prensa dobradeira eletro-hidráulica é controlada pelo sistema e é simples e conveniente).

4. Comprar ou não uma dobradeira de eixo torcido demais antes de entender a taxa de falhas.Falhas frequentes reduzirão a eficiência do trabalho e atrasarão o período de construção (a taxa de falhas da dobradeira eletro-hidráulica é extremamente baixa).
